引言

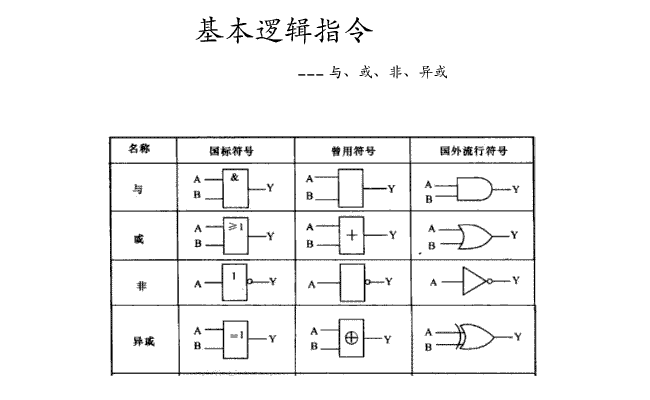

字基本逻辑指令前世今生：汇编作为较为底层的编程语言，其最直观的操作寄存器使得它的执行效率非常的高，因此，汇编中会大量设置到逻辑操作，与(AND)，或(OR),非(NOT)和异或(XOR)，这几个指令，除了NOT外，都是双目操作，而NOT操作属于单目操作，通常完成一些对指定位的数据的赋值或者置零操作。

PLC编程里面也常会用到这几个指令

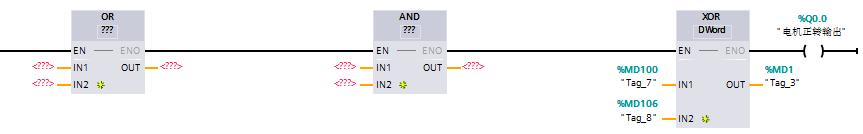

一、指令简介

1.1 AND：“与”运算

可以使用“与”运算指令将输入 IN1 的值和输入 IN2 的值按位进行“与”运算，并在输出 OUT 中查询结果。执行该指令时，输入 IN1 的值的位 0 和输入 IN2 的值的位 0 进行“与”运算。结果存储在输出 OUT 的位 0 中。 对指定值的所有其它位都执行相同的逻辑运算。

只有该逻辑运算中的两个位的信号状态均为“1”时，结果位的信号状态才为“1”。 如果该逻辑运算的两个位中有一个位的信号状态为“0”，则对应的结果位将复位。

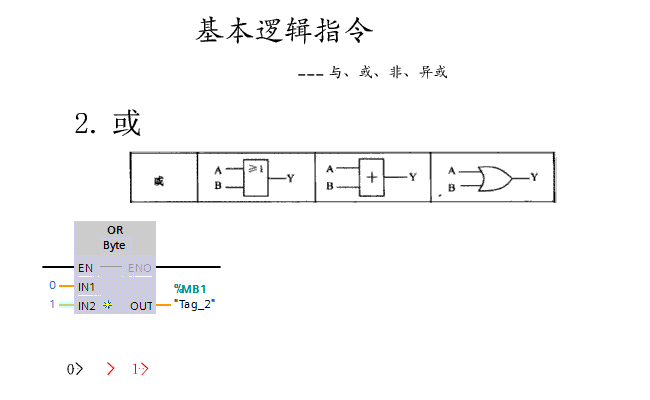

1.2 OR：“或”运算

可以使用“或”运算指令将输入 IN1 的值和输入 IN2 的值按位进行“或”运算，并在输出 OUT 中查询结果。执行该指令后，将 IN1 输入的值的位 0 和 IN2 输入的值的位 0 进行“或”运算。 结果存储在输出 OUT 的位 0 中。 对指定变量的所有位都执行相同的逻辑运算

只要该逻辑运算中的两个位中至少有一个位的信号状态为“1”，结果位的信号状态就为“1”。 如果该逻辑运算的两个位的信号状态均为“0”，则对应的结果位将复位。

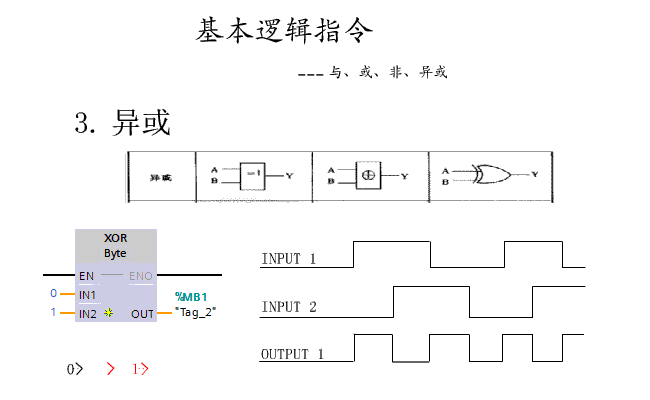

1.3 XOR：“异或”运算

可以使用“异或”运算指令将输入 IN1 的值和输入 IN2 的值按位进行“异或”运算，并在输出 OUT 中查询结果。执行该指令后，将 IN1 输入的值的位 0 和 IN2 输入的值的位 0 进行“异或”运算。 结果存储在输出 OUT 的位 0 中。 对指定值的所有其它位都执行相同的逻辑运算。

当该逻辑运算中的两个位中有一个位的信号状态为“1”时，结果位的信号状态为“1”。 如果该逻辑运算的两个位的信号状态均为“1”或“0”，则对应的结果位将复位。

二、指令应用

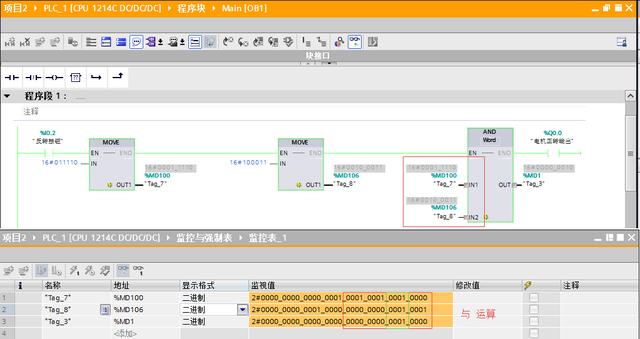

2.1 AND：“与”运算

只有该逻辑运算中的两个位的信号状态均为“1”时，结果位的信号状态才为“1”。 如果该逻辑运算的两个位中有一个位的信号状态为“0”，则对应的结果位将复位。

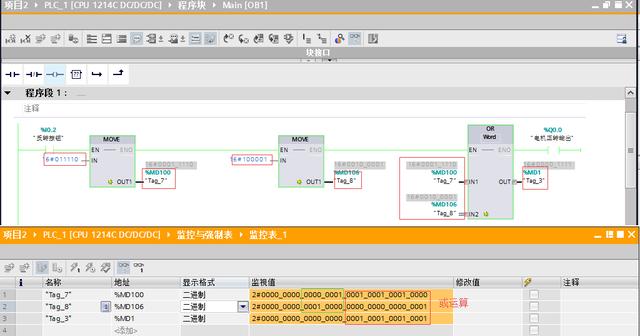

2.2 OR：“或”运算

只要该逻辑运算中的两个位中至少有一个位的信号状态为“1”，结果位的信号状态就为“1”。 如果该逻辑运算的两个位的信号状态均为“0”，则对应的结果位将复位。

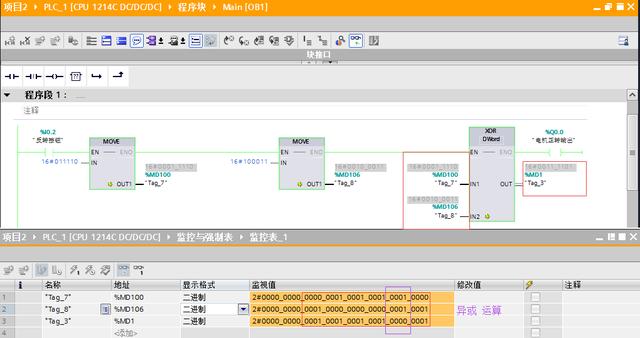

2.3 XOR：“异或”运算

当该逻辑运算中的两个位中有一个位的信号状态为“1”时，结果位的信号状态为“1”。 如果该逻辑运算的两个位的信号状态均为“1”或“0”，则对应的结果位将复位。

三、指令参数说明

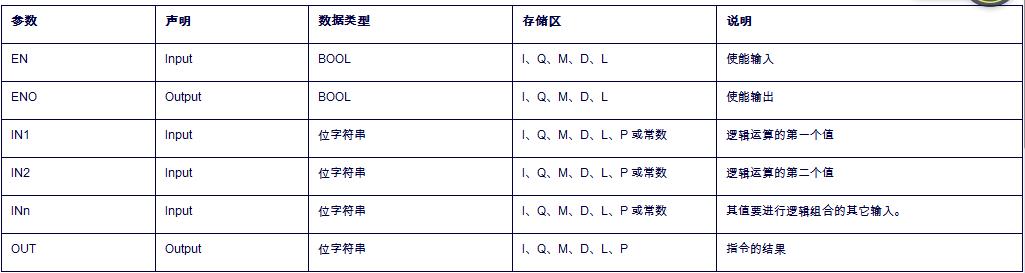

引脚参数说明

声明：本作品纯属个人娱乐学习交流，严禁使用其作为商业用途，图片均来至于西门子仿真软件及选型手册、网络，如有版权纠纷请及时告知，谢谢！
